Giới thiệu về hệ thống kiểm tra ngoại quan tự động
Cơ sở ý tưởng phát minh ra hệ thống
Trong dây chuyền sản xuất thủ công, Con người dùng mắt để kiểm tra, tìm ra lỗi của sản phẩm do quá trình sản xuất gây ra. Tuy nhiên, trong một dây chuyền sản xuất hiện đại, đòi hỏi sản xuất một số lượng lớn trong thời gian ngắn, và những yêu cầu về tính chính xác cho chất lượng sản phẩm. Khi đó trên dây chuyền sản xuất, sản phẩm phải di chuyển với tốc độ rất nhanh, hơn nữa có những sản phẩm rất nhỏ, mắt thường của con người không thể đáp ứng được. Để đáp ứng yêu cầu này, hệ thống kiểm tra ngoại quan tự động ra đời với việc ứng dụng công nghệ máy tính ngày càng phát triển. Đó là sử dụng Camera chụp lại hình ảnh của sản phẩm kết hợp với máy tính và phần mềm phân tích xử lý ảnh. Với tốc độ xử lý cao, gần như ngay lập tức, hệ thống đưa ra kết quả kiểm tra sản phẩm là tốt hay có những khiếm khuyết trên đó. Bằng kỹ thuật này có thể đo được kích thước sản phẩm, vị trí sản phẩm, vết trầy, mẻ, tên sản phẩm, hình dạng sản phẩm,... Từ đó so sánh với tiêu chuẩn của sản phẩm và đưa ra kết quả kiểm tra.
Ngày nay, con người thường ứng dụng hệ thống này kiểm tra chất lượng sản phẩm trong ngành sản xuất:
  • Linh kiện điện tử bán dẫn: kiểm tra kích thước sản phẩm, trầy, mẻ, tên sản phẩm, lẫn lộn hàng,…
  • Linh kiện, phụ tùng xe hơi: Kiểm tra kích thước, vết hàn, gia công không đủ,…
  • Dược phẩm: Kiểm tra tên nhãn sản phẩm, trạng thái đóng gói, màu sắc thuốc….
  • Hệ thống này có thể ứng dụng cho bất kỳ ngành sản xuất công nghiệp nào cần kiểm tra ngoại quan sản phẩm như: đo kích thước sản phẩm, kiểm tra sản phẩm bị trầy, mẻ, dính dơ, biến dạng, khác màu sắc,….

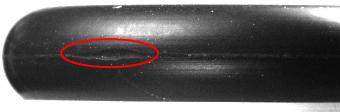

Một số hình ảnh lỗi sản phẩm mà hệ thống này đã ứng dụng kiểm tra.
Linh kiện điện tử bán dẫn
Lỗ khí trên PKG
Mẻ PKG
Mẻ mark, mờ mark
Trầy PKG
Nứt PKG
Cong chân
Viên nhựa pilot
Lỗi đổ khuôn
Vòng ron
Lỗi đổ khuôn
Ba via
Mẻ

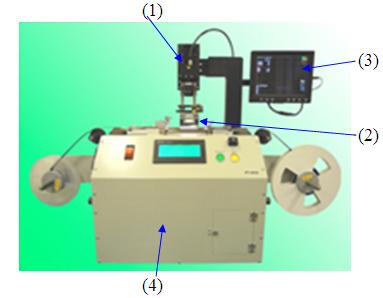

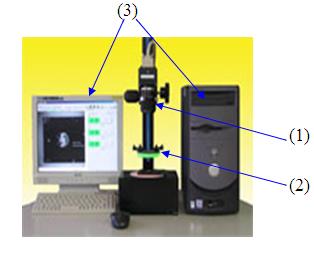

Cấu tạo cơ bản
Bộ Phận Kiểm Tra
(1) Camera: Chụp hình sản phẩm cần kiểm tra
(2) Đèn chiếu sáng: Hỗ trợ việc chụp hình sản phẩm
(3) Máy tính và màn hình hiển thị: Xử lý, kiểm tra và biểu thị hình ảnh
Bộ phận cung cấp và phân loại sản phẩm (Cơ học và điều khiển)
(4) Phần cung cấp hàng và phân loại
Hoạt động cơ bản của hệ thống
Bộ phận cung cấp hàng đưa hàng cần kiểm tra đến dưới camera, Camera chụp hình sản phẩm đưa vào
máy tính, Phần mềm máy tính xử lý, phân tích hình ảnh đưa ra kết quả kiểm tra và truyền kết quả kiểm
tra cho bộ phận phân loại. Bộ phận phân loại phân hàng theo kết quả kiểm tra.
Tiến trình chế tạo máy
