Máy kiểm tra linh kiện điện tử và đóng gói.
(IC inspection & Taping machine)
Đối tượng sản phẩm: 4mm～15mm
Tốc độ xử lý: 0.64 s/pc　±10％
Tỷ lệ báo lỗi: 0/3000 sản phẩm
Bề mặt kiểm tra: Mặt trên hoặc mặt dưới
Nội dung kiểm tra: Chân, Mark, PKG (tham khảo bên dưới)
Năng lực kiểm tra: 100μm×100μm
Năng lực đo kích thước: 10μm3Σ
Chu trình hoạt động:
Cho sản phẩm IC đựng trong khay vào Unloader (nợi đặt hàng chưa kiểm tra) của máy.
Máy tự động đưa khay chứa hàng vào, phân ly từng sản xuống kiểm tra.
Nếu sản phẩm OK, cho vào băng cuộn đóng gói, sản phẩm phế phẩm tự động gắp ra bỏ vào khay đựng phế phẩm.
Chức năng kiểm tra của máy và một số mẫu phế phẩm máy kiểm tra được.
Kiểm tra chân:
Cong chân, độ dài chân, độ rộng chân, khoảng cách giữa 2 chân, độ dài đầu chân, dị vật giữa 2 chân, cong cả hàng chân, thừa chân.

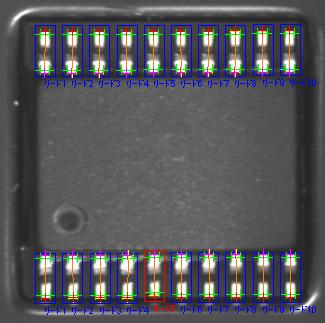

Cong chân

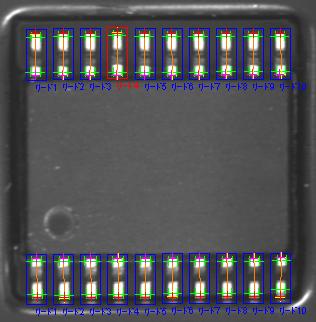

Cong chân lên


Cong chân xuống

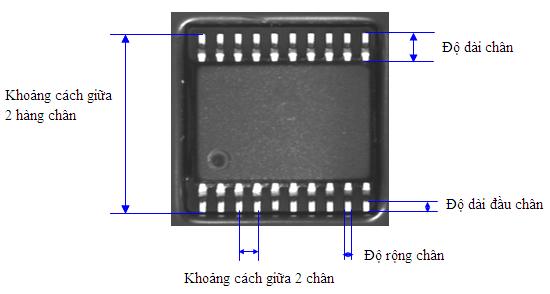

Đo các kích thước chân

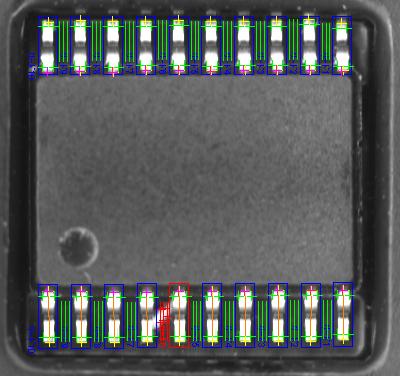

Dị vật giữa hai chân

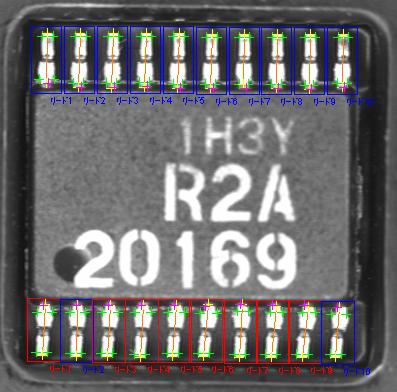

Cong cả hàng chân


Kiểm tra Mark:
Kiểm tra mờ mark, mẻ mark, không có mark, lẫn lộn mark (lẫn lộn hàng)
Kích thước chữ mark, lệch mark.

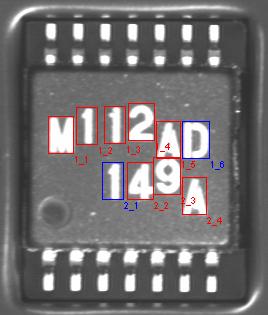

Mẻ mark, mờ Mark


Lệch Mark


Kiểm tra PKG (thân sản phẩm):
Kiểm tra trầy, mẻ, nứt sản phẩm.

Trầy PKG


Nứt PKG
